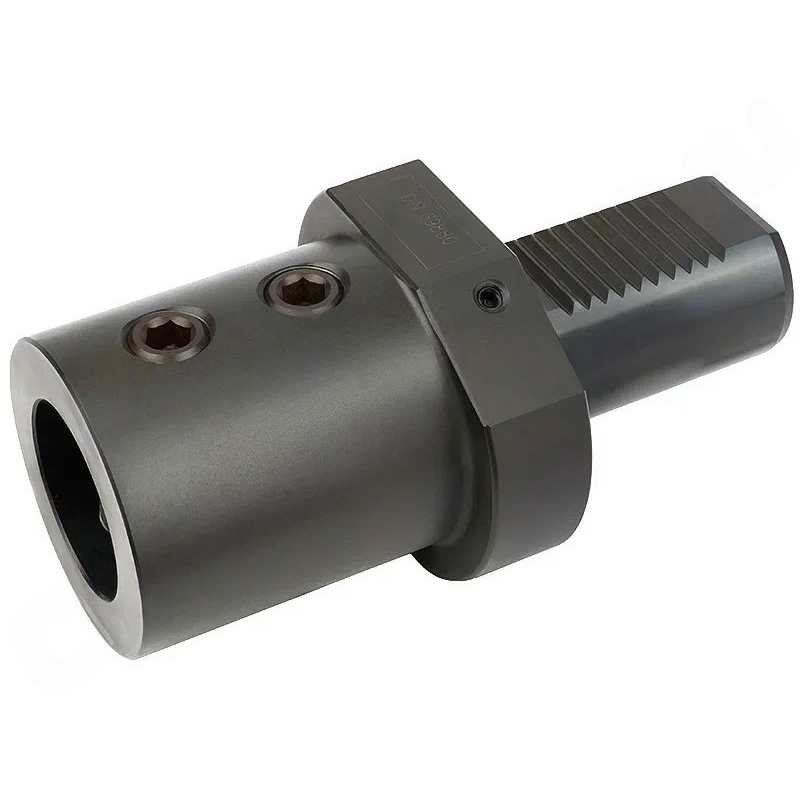

Держатель VDI типа E1 предназначен для закрепления инструментов с цилиндрическими хвостовиками диаметром 40 мм, использует хвостовик стандарта VDI50. Блок VDI в основном применяется для фиксации корпусных сверл с U-образными сменными пластинами, однако также может использоваться для удержания другого осевого инструмента с хвостовиками по стандарту DIN 6595, когда необходимо обеспечить внутреннюю подачу охлаждающей жидкости и наличие шлицевого хвостовика.

Сверло надежно удерживается в держателе E1 VDI с помощью винтов, обеспечивая при этом внутреннее охлаждение.

Вспомогательное оборудование стандарта VDI обеспечивает быстрое и удобное изменение и установку инструмента и совместимо с изделиями любых производителей, позволяя взаимозаменяемость.

Допуск внутреннего отверстия составляет H6.

Используя переходные втулки, можно расширить функциональность станка, закрепляя в держателе VDI типа E1 инструменты разных диаметров.

E1-50×40 Держатель инструмента VDI для сверл, аксиальный купить в Калининграде по цене 7380,00 ₽ с доставкой в течении 30 дней по всей России в интернет-магазине компании SIZ-INSTRUMENT.

Технические характеристики:

Бренд	siz-instrument.ru
Испол.	—
Серия держателя	E1
Тип держателя	Стационарный
B1	— мм
b2	— мм
b3	— мм
d1	50 мм
D2	65 мм
Посадочный диаметр	40
D3	98 мм
d4	40 мм
H1	35 мм
h5	— мм
h6	— мм
l1	90 мм
L2	30 мм
L3	73 мм
Вес	3.570 кг
